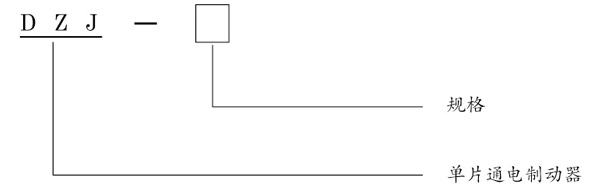

型號及含義

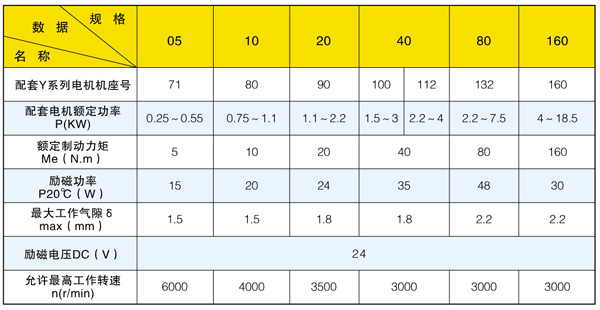

DZJ系列的技術參數



  DZJ系列電磁制動器為干式單片通電制動器,該產品消除了電機軸向竄動對制動器氣隙要求較高的影響, 可水平安裝,也可垂直安裝,不受角度的影響。

  制動器由磁軛、線圈、齒輪套、銜鐵、聯結、擋塊等組成。當制動器通電后產生磁通,吸合銜鐵帶動聯結在花鍵上移動,使銜鐵與摩擦片接觸產生摩擦力,形成制動力矩,以達到快速制動的目的;斷電時,磁通消失,銜鐵在彈簧力的作用下復位,解除制動狀態。

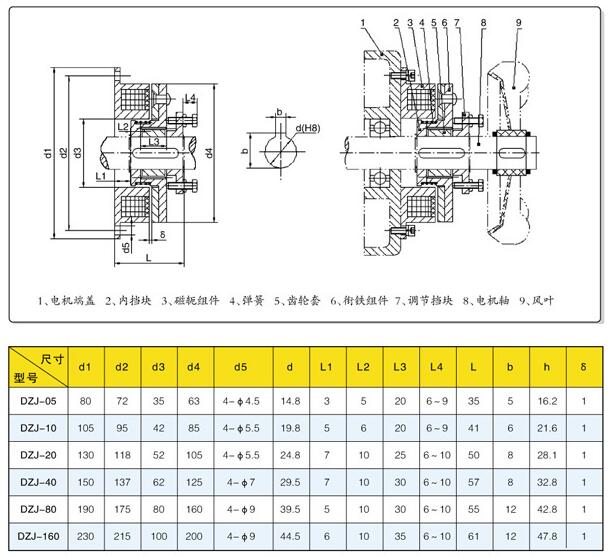

DZJ系列外形主要尺寸(示意圖)


δ為工作氣隙

  使用說明:該制動器屬于,必須在無油狀態下使用,以免影響力矩;制動器安裝時通過調節螺釘和彈簧來調整氣隙到規定值;該制動器氣隙一般不需經常調整。
